接地引线导通测试仪使用方法

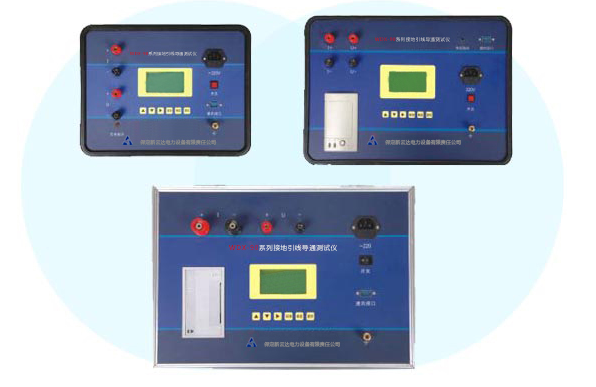

接地引线导通测试仪是一种自动化程度很高的便携式测试仪，专门用于测量携带型短路接地线以及个人保护接地线的直流电阻。接地引线导通测试仪使用方法如下。

一、测试前的准备：

连接好电源线，并打开电源开关。这时本机会显示如下信息。

二、开始测量：

根据需要按下面的联线图接线：

注意所选测试电流的测量范围要大于实际电阻值。按“测量”键后即开始测试。屏幕提示“正在测量请稍候”，屏幕中间的显示区显示测量的电阻值。待读数稳定后读取数值，然后可以根据需要按“存储”键存储测量数据或按“打印”键打印数据。

如果出现所测电阻超出当前量程所能测量的范围，则屏幕提示“超量程”此时应按“退出”键退出测量，然后重新选择测试电流再试。

三、结束测量：

测量结束后（需要存储数或打印数据请参看“数据存储打印”章节），可按“退出”键。本机即关闭输出，并返回初始状态。等待下一次测量。
