电能质量分析仪的使用方法

电网的电能质量需要定期进行测试分析，因此需要用到电能质量分析仪，但是很多人都不知道该设备具体来说应当如何使用，因此保定新云达电能质量分析仪厂家来给大家简单介绍电能质量分析仪的使用方法。

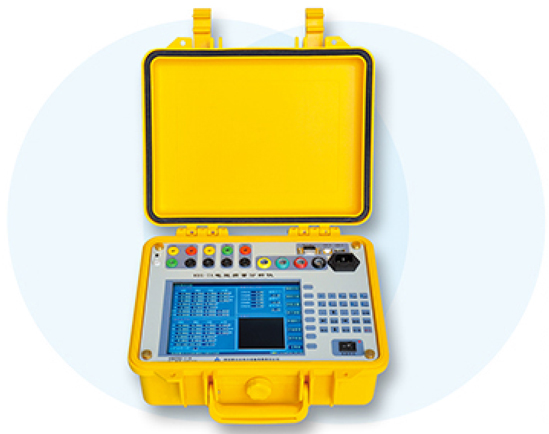

一、电能质量分析仪组成

测试仪配有一条四芯的电压测试线、三只电流测试钳(根据需要可配备到六只)。

二、电能质量分析仪接线法

电压测试线用来接入被测电压信号，在现场用电流钳进行测试，每只电流钳分别对应一个钳表接口，不能互换，否则会影响测试精度，每只钳表中间有一个圆标贴，显示出钳表的相别和极性，标N的一端为电流的流出端，在使用接线要注意极性，接反会影响测试结果。

三、在测试过程中要注意的问题

1、要在测试前插好电流测试钳，严禁先夹被测信号后插入电流钳插座，这相当于电流测试钳二次开路，容易产生开路高压，损坏仪器。测试完成后要先摘下所有电流测试钳再拔下与主机相连的插头。

2、测试钳为保证各通道精度，应一一对应，要把各电流钳正确插入与之对应的插座。交换不同输入插座，会降低了测试精度，但交叉后一般测试精度也不会超出在土2%。

3、接入电压信号时测试线一定要先接到仪器的电压端子，然后再接到被测设备的电压端子；测试完成后一定要先摘下被测设备的电压接头，然后再拆除仪器侧的电压线。

注：此条尤为重要， 反之可能引起大事故。

电能质量分析仪是一款比较常规的高压电力试验设备，因此使用方法需要大家熟练掌握，这样才能更准确、更安全地完成测试任务。
