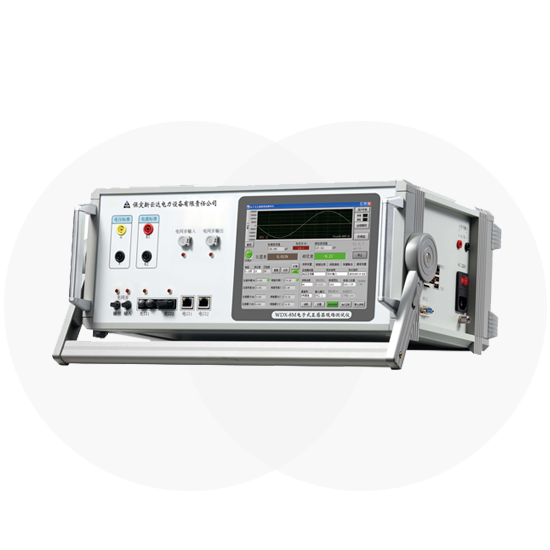

WDX-8M电子式互感器现场测试仪

本校验装置适用于符合IEC60044-7/8和IEC61850-9- 1/IEC61850-9-2标准数字输出的电子式互感器的实验室和现场精度校验。

✪主要功能与特点

主要特点

★使用传统互感器校验装置( BHE型)和Agilent 3458A数字多用表实现量值传递

(方案2:使用fluke 6135实现量传)

★可使用内置的GPS或高稳定度的晶体输出脉冲同步信号(光纤)

★能自动分析IEC61850-9-1/IEC61850-9-2的协议包，自动分析ASDU个数,采样点数等,用户只需要输入目标以太网地址

★具有双SC接口的光纤以太网和双RJ45接口以太网，提高可靠性,同时方便接入不同的接口的电子式互感器

★阶准同步算法使得非同步采样的算法误差逼近于零。

★采用24Bit AD芯片和512倍过采样技术，大大扩展带宽提高精度

★采用多档位自动切换和FIR滤波器提高动态范围和信噪比

★实时显示波形、频率、幅度、相位等便于综合分析互感器性能

★使用LabView开发管理软件,界面美观,使用方便

★自动报表记录

★丰富的配件以适应各种不同的厂家的硬件接口

★电压输入防一次放电设计有效防止电压过压放电造成仪器损坏

★配有同步板可以完成

光纤B码输入/电B码输入/差分B码输入/24V直流B码输入

光纤PPS输入/电PPS输入/差分PPS输入/24V直流PPS输入/ IEEE 1588网络输入

光纤B码输出/电B码输出/差分B码输出/24V直流B码输出

光纤PPS输出/电PPS输出/差分PPS输出/24V直流PPS输出/ IEEE 1588网络输出的同步方式.满足现场所有的时钟同步需求

★执行标准

校验仪的执行标准为:IEC 60044-7/8; IEC61850-9-1; IEC61850-9-2; JJG313-1994;JJG314-1994;

★主要功能

实时计算并显示被校互感器与标准互感器电流/电压的比差、角差;

显示当前一次导线的电流、电压、频率等相关信息，便于综合评估被校参数;

显示被校互感器输出的实时波形，以及相关设置,并自动保存校验数据，生成报表；

灵活配置试验参数，测试范围，测试次数，采样点数等相关信息。

实时显示互感器的同步状态。
