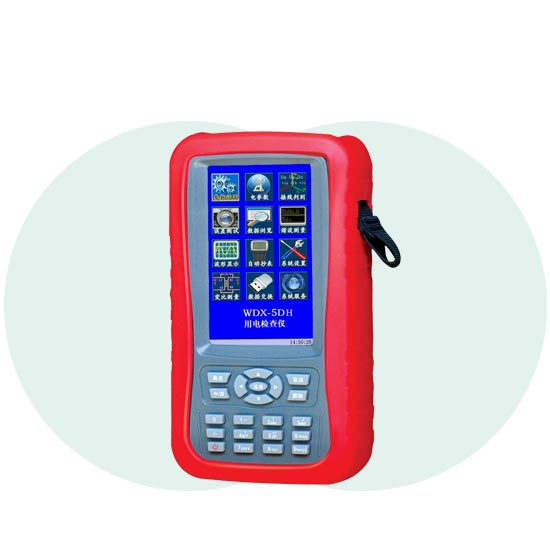

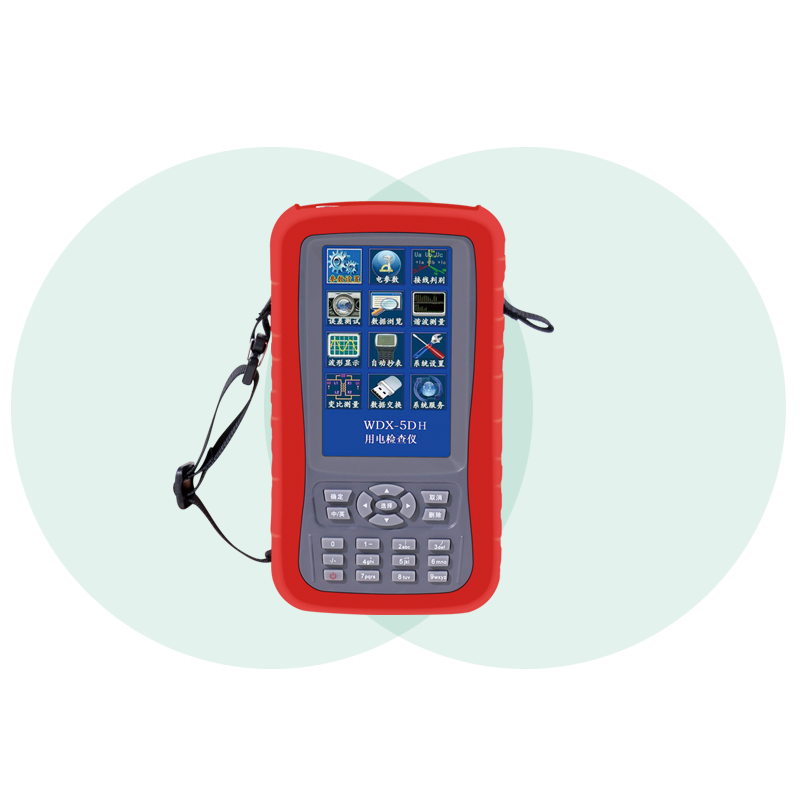

WDX-5DH三相用电检查综合测试仪

WDX-5DH三相用电检查综合测试仪

   WDX-5DH三相用电检查综合测试仪是集电参数测量、电能表检验、接线判别为一体的高精度便携式测量仪器。它可在不停电、不改变计量回路的情况下,实时检测计量装置的综合误差、电能表误差、CT变比及电压、电流、频率、功率、功率因数等电参数。

✪主要功能特点:

   ★5寸800*480分辨率真彩触摸液晶屏,一屏显示所有的测量参数、相量图、接线判别和校表参数的设置,不切换画面即可校验电能表;

   ★采用了与WINDOWS相似的图形化操作界面;

   ★内置标准汉字库(分别包括三种字体),采用了和手机相同的T9汉字输入方法;

   ★可同时显示三相电压、三相电流的实时测量波形;

   ★可实时分析任意一相的电压和电流的51次以内谐波含量,并一屏显示电压和电流的谐波数据,也可以柱状图显示;

   ★能判别2496种错误接线(三相三线192种、三相四线2304种),根据接线结果给出相应的接线图和接线系数,并可对错误接线进行电量更正计算;

   ★具有485自动抄表功能;

   ★内置了4种用户自定义校表参数,方便和各种MIS系统连结;

   ★采用了标准USB接口可以导出存储的现场测试数据,设备内部可存储5000条现场测试记录;PC机也可把需要校验的电能表信息写入U盘,实现现场免输入;

   ★可选配平板或手机的安卓控制管理软件远程操控完成校验。

✪技术指标

   ★电流、电压、有功功率、有功电能准确度等级:0.2级、0.5级、1.0级

   ★无功功率、无功电能准确度等级:0.3级、0.5级、1.0级

   ★电压输入:0V~450V

   ★电流输入:

       钳型表:可选5A、10A、20A、50A、100A、500A、1000A、1500A和2000A

   ★相位测量:-180°~+180°,准确度:±0.05°

   ★频率测量:45Hz~65Hz,准确度:±0.01Hz

   ★输入阻抗:电压输入阻抗≥300kΩ,电流输入阻抗≤0.01Ω

   ★输出标准电能脉冲:

       低频:2400 ÷(钳型表量程÷5)p/kW.h

       高频:1.2×108 ÷(钳型表量程÷5)p/kW.h

   ★工作电源:电池供电

   ★功耗:≤10VA
